产品特点
- 功能全面：不仅可测试励磁特性/伏安特性、变比和极性、10% & 5%的误差曲线、角差、比差，还可以进行互感器二次负载测试、交流耐压测试、通流测试
- 使用方便：仅需设定测试的最大电压和最大电流，装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来，自动计算拐点
- 励磁特性/伏安特性试验时，单机输出电压0-1000V、电流0-20A，可以满足110kV以下电压等级，1A互感器励磁特性/伏安特性试验
- 大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据
- 采用数字键盘，方便数字输入
- a/x: 感应测量端口, PT 变比测试时接入PT二次
- 高压开关: 内部升压升流器的开关电源, 开始测试前必须打开
- 第x次记录：以前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果
技术参数
| 升压器输出电流电压 | 1A/1000V 2A/600V 5A/220V 20A/30V |
|---|---|
| 电流发生器输出电流 | 0 ~ 600A |
| 输出功率 | 3000VA |
| 励磁特性测试精度 | ±0.5% |
| 空载特性测试精度 | ±0.5% |
| 输入电源电压 | AC200V ~ 240V，50Hz |
| 工作环境 | 温度：-10οC ~ 50οC， 湿度：≤90% |
| 尺寸、重量 | 尺寸540 mm×290 mm×580mm 重量:30kg |

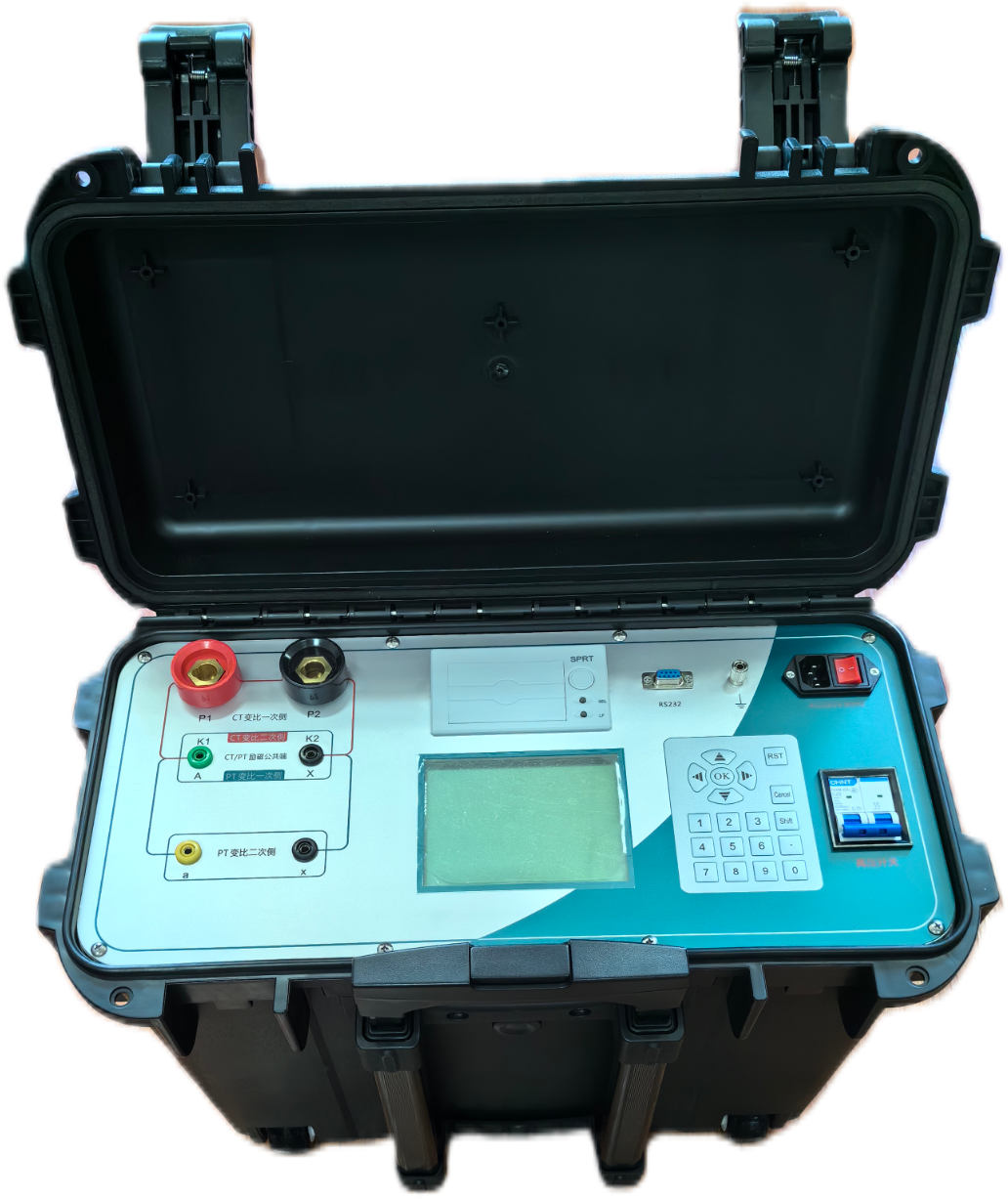

相关图示
